日本yutaka 氢气压力调节器 HPRL-2-1305特征
这是一种压力调节器，用于将压缩氢气充入场外氢气站的蓄能器单元。
JIS G4303 SUS316 Ni当量28.5以上用于主要部件的材料。
采用全新设计的活塞式减压机构，可在支持超高压的同时实现稳定的压力调节。
虽然它是一个简单的一级减压系统，但它最大限度地减少了由于源压力波动量而导致的出口压力变化量。
通过拖车等运输的压缩氢，首先使用本产品减压，然后用压缩机再次加压，从而可以有效地向储罐中填充压缩氢。
除了加氢站外，它也是回收使用后的气体并对其加压的理想选择。
所有与气体接触的部件均根据符合高压气体安全法的强度计算来确保壁厚。
我在这。
[笔记]
本产品没有安全阀（泄压阀）。使用前务必在配管上安装安全阀。
对于带有压力调节手柄的可选规格，请选择选项代码 G。
高压气体安全法一般高压气体安全规则第14项第7条第3项第2项第14项规定的情况下，不得使用NPT螺丝。
【外观备注】
单位：毫米
请注意，每个尺寸如有更改，恕不另行通知。
规格表
[备注] *注 1 JIS G4303 SUS316 Ni 等效 28.5 或更高。| 产品编号 | HPRL-2-6710-□□□08F | HPRL-2-1305-08F08F-G |
|---|
| 入口压力 | 100～1.5MPa | 20 至 1.5 兆帕 |
| 出口压力 | 0.5～0.82MPa | 0.5～0.7MPa |
| 设计温度 | -10 至 +50°C | -10 至 +50°C |
| 使用的流量 (H2) | 70㎥/h (nor) (at P1=2MPa) | 340㎥/h (nor) (P1=2MPa时) |
| 气源压力波动 | 小于0.32MPa (P1: 100→1.5MPa) | 0.2MPa以下（P1：20→1.5MPa） |
| 入口接头 | 1/4" 至 9/16" HP 或 MP C&T 连接 | NPT1/2 内螺纹 |
| 出口配件 | NPT1/2 内螺纹 | NPT1/2 内螺纹 |
| 配件 | 没有任何 | 没有任何 |
主体
材料 | 身体 | SUS316 | SUS316 *注1 |
| 背压阀座 | PI | PI |
外观

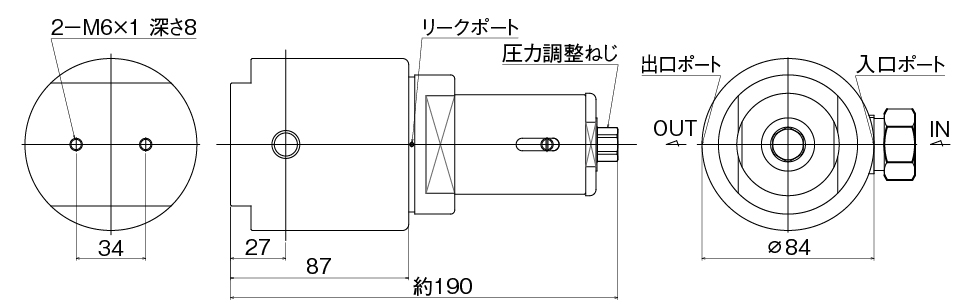

HPRL-2-6710-□□□08F

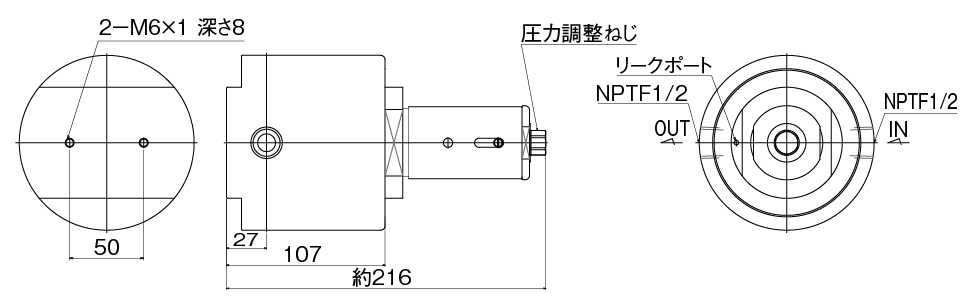

HPRL-2-1305-08F08FG
流量特性
*1 氢能产品研究与测试中心（HyTReC）测得的值
*2 使用空气转化为氢气 H2 测得的值
零件编号代码
